Vanne papillon

Qu'est-ce que la vanne papillon



Les vannes papillon sont une famille de vannes à mouvement rotatif quart de tour utilisées dans les pipelines pour couper le débit. On dit souvent que les vannes papillon peuvent être utilisées pour réguler le débit. Nous vous déconseillons toutefois de procéder ainsi, car cela pourrait endommager le disque de la vanne et avoir un effet négatif sur les propriétés d'étanchéité. Ils sont utilisés dans une grande variété de milieux de traitement et d'industries, notamment dans l'approvisionnement, la collecte et la distribution d'eau, ainsi que dans les stations de pompage, et ont un large éventail de cas d'utilisation, notamment dans l'isolation des flux. Quelques-uns de leurs principaux avantages par rapport aux autres familles de vannes sont leur construction simple et leur compacité, ce qui se traduit par des produits finaux plus légers et moins coûteux, avec des encombrements d'installation plus petits et des vitesses d'actionnement plus rapides.

Avantages de la vanne papillon

Léger et compact

Avec une conception compacte et une dimension face à face plus petite, les vannes papillon ont un encombrement d'installation considérablement réduit et offrent des économies sous la forme de coûts d'installation inférieurs, notamment les coûts de main d'œuvre, d'équipement et de support de tuyauterie.

Faibles exigences de maintenance

Une conception intrinsèquement simple et économique composée de peu de pièces mobiles, et donc de moins de points d'usure, réduit considérablement leurs besoins de maintenance.



Facile à utiliser

Une rotation de 90 degrés de la poignée, ou du mécanisme d'actionnement, permet une fermeture ou une ouverture complète de la valve. Cependant, avec les vannes papillon plus grandes, une boîte de vitesses est souvent nécessaire dans le cadre du mécanisme d'actionnement, ce qui réduit le couple de fonctionnement et simplifie le fonctionnement de la vanne, mais se fait au détriment de la vitesse.

Faible coût

En raison de leur conception simple, les vannes papillon nécessitent moins de matériaux, sont plus simples à concevoir et à fabriquer et constituent souvent le choix le plus économique par rapport aux autres types de vannes.







Pourquoi nous choisir



Equipe professionelle

Notre équipe de professionnels collabore et communique efficacement les uns avec les autres et s'engage à fournir des résultats de haute qualité. Ils sont capables de relever des défis et des projets complexes qui nécessitent leur expertise et leur expérience spécialisées.

Innovation

Nous nous engageons à améliorer continuellement nos systèmes, en veillant à ce que la technologie que nous proposons soit toujours à la pointe de la technologie.

Solution unique

Nous pouvons offrir une gamme de services, de la consultation et du conseil à la conception et à la livraison de produits. C'est une commodité pour les clients, car ils peuvent obtenir toute l'aide dont ils ont besoin en un seul endroit.

Service en ligne 24h/24

Nous essayons de répondre à toutes vos préoccupations dans les 24 heures et nos équipes sont toujours à votre disposition en cas d'urgence.

Types de vanne papillon

Vanne papillon à plaquette

La vanne papillon Wafer est prise en sandwich entre deux brides et aucun des boulons de la bride ne se visse dans le corps de la vanne lui-même. Une vanne de type plaquette peut être une vanne papillon à décalage nul, simple, double ou triple. Parmi ces options, la vanne à décalage zéro est la plus couramment utilisée et la moins coûteuse. Ces vannes sont généralement à siège élastique, mais les vannes à double et triple excentrage peuvent être des vannes à siège métallique.

Vanne papillon à cosse

La vanne papillon à ergots comporte des ergots sur le corps de la vanne, permettant un montage direct sur le tuyau sans utilisation de brides. Les boulons de la contre-bride s'enfileront directement dans la vanne papillon à ergot.

Vacuum Butterfly Valve

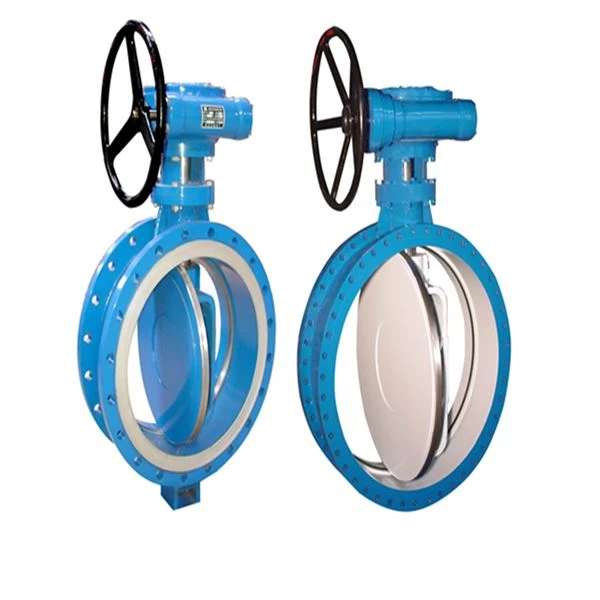

Triple Eccentric Metal Hard Sealed Butterfly Valve

Vanne papillon à double bride

La vanne papillon à double bride est dotée de deux brides sur le corps de la vanne, offrant une stabilité et une sécurité accrues dans les applications haute pression. Une vanne à bride peut être une vanne papillon à décalage nul, simple, double ou triple. Les décalages zéro et unique sont les plus couramment utilisés et les moins chers.

Vanne papillon double excentrique

La vanne papillon à double excentrique est conçue avec un arbre et un disque décalés, offrant une meilleure étanchéité et un couple réduit par rapport aux autres types de vannes papillon. Ce type de vanne papillon est souvent utilisé dans les applications où une fermeture étanche est requise et un faible couple est nécessaire.


Composants de la vanne papillon

Corps de soupape

Le corps de la vanne s'insère entre les brides du tuyau - les types de raccordement d'extrémité les plus courants étant les types à bride, à double cosse et à plaquette.


Clapet de valve

Attaché au corps de la vanne se trouve le disque qui fonctionne comme une vanne qui arrête ou étrangle le débit de fluide ; il peut être considéré comme équivalent à une vanne dans un robinet-vanne ou à une bille dans un robinet à tournant sphérique. Le disque est généralement alésé pour recevoir la tige ou l'arbre.


Siège de soupape

Le corps interne de la vanne est recouvert d'un solide joint anti-fuite en élastomère ou en métal qui maintient le disque en place en position fermée afin d'obtenir une fermeture complète.


Axe de vanne

L'arbre de la vanne, souvent également appelé tige, est le composant qui relie le disque au mécanisme d'actionnement et transmet le couple à travers lui-même.


Scellés

Des joints sont présents à plusieurs interfaces au sein de la vanne pour garantir une étanchéité parfaite pendant le fonctionnement ou pour isoler le fluide de traitement des composants internes de la vanne pour une conception plus flexible et plus rentable.



Application de la vanne papillon





Two-way Rubber Sealed Butterfly Valve

Usines de traitement de l'eau

Les vannes papillon sont utilisées dans les usines de traitement de l'eau pour réguler le débit d'eau et de produits chimiques à différentes étapes du processus de traitement.

Industries Chimiques Et Pétrochimiques

Les industries chimiques et pétrochimiques utilisent des vannes papillon pour contrôler le flux de divers produits chimiques et gaz dans leur processus de fabrication.

Industrie des aliments et des boissons

Les vannes papillon sont utilisées dans l'industrie agroalimentaire pour réguler le débit de liquides, tels que le vin, le lait et les jus.

Centrales de production d'électricité

Les vannes papillon sont utilisées dans les centrales électriques pour contrôler le débit de vapeur et de gaz.

Industrie du pétrole et du gaz

Les vannes papillon sont utilisées dans l’industrie pétrolière et gazière pour réguler le flux de pétrole et de gaz dans les pipelines.

Industrie pharmaceutique

Les vannes papillon sont utilisées dans l'industrie pharmaceutique pour contrôler le débit des fluides pendant le processus de fabrication.

Principe de fonctionnement de la vanne papillon





Le disque de la vanne est placé au centre du tuyau, permettant à une tige de le traverser jusqu'à un actionneur situé sur le côté extérieur de la vanne. Le disque reste perpendiculaire ou parallèle à l'écoulement. Même lorsque le disque est ouvert, cela provoque une chute de pression dans le débit. On l'appelle également vanne quart de tour car elle s'ouvre ou se ferme lorsque le disque tourne d'un quart de tour. Lorsque la Vanne Papillon est fermée, un disque métallique sur la tige arrête le passage en la tournant d'un quart de tour. Butterfly est le nom de ce disque métallique. C'est la partie la plus cruciale de la valve.


Comment entretenir la vanne papillon
Inspections régulières

Inspecter régulièrement la vanne est une étape de maintenance essentielle pour garantir son bon état de fonctionnement. Inspectez la vanne pour détecter tout signe d'usure, de dommage ou de corrosion et remplacez immédiatement toute pièce endommagée. Vérifiez également les boulons de montage et les joints de la vanne pour vous assurer qu'ils sont correctement serrés.

Entretien des actionneurs

Les actionneurs sont un élément essentiel de la vanne et nécessitent un entretien régulier pour fonctionner correctement. Vérifiez régulièrement l'état de l'actionneur et remplacez toute pièce usée ou endommagée. Inspectez également le câblage et les connexions électriques pour vous assurer qu’ils sont bien serrés et sécurisés.

Lubrification

Une lubrification adéquate est cruciale pour que la vanne fonctionne correctement et efficacement. Appliquez de la lubrification sur la tige, les roulements et les surfaces d'étanchéité de la vanne, selon les recommandations du fabricant. La lubrification de la vanne empêchera la rouille et réduira le couple de fonctionnement de la vanne.

Contrôles de température et de pression

Des températures et pressions élevées peuvent endommager la vanne, affectant ainsi ses performances et sa durée de vie. Vérifiez régulièrement la température et la pression nominale de la vanne et assurez-vous que les conditions de fonctionnement de la vanne sont conformes aux recommandations du fabricant.

Nettoyage régulier

De la saleté, de la poussière et d'autres contaminants peuvent s'accumuler sur la vanne, ce qui rend son fonctionnement difficile. Un nettoyage régulier de la vanne peut aider à prévenir l’accumulation de contamination, ce qui peut entraîner des problèmes tels que la corrosion et les fuites. Utilisez un détergent doux et de l'eau pour nettoyer la vanne et évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface de la vanne.


Certificat



productcate-1600-500




Usine

Shanxi Sinomach Co., Ltd. est un fournisseur industriel international spécialisé dans la conception, la production et la vente de brides, de vannes et d'autres raccords de tuyauterie.

productcate-750-500
productcate-750-404
productcate-750-500
productcate-750-496
FAQ

Q : À quoi sert une vanne papillon ?

R : Les vannes papillon sont utilisées là où l’espace est limité. Contrairement aux vannes à vanne, les vannes papillon peuvent être utilisées pour étrangler ou réguler le débit ainsi qu'en position complètement ouverte et complètement fermée. La perte de pression à travers une vanne papillon est faible par rapport à celle d'un robinet-vanne.

Q : Quelle est la différence entre le clapet anti-retour et la vanne papillon ?

R : Les vannes papillon sont constituées d'un disque circulaire qui tourne à l'intérieur du corps de la vanne, contrôlant le débit de fluide à travers le tuyau. Ils sont souvent utilisés dans les systèmes de canalisations de grand diamètre où le coût et le poids constituent un problème. Les clapets anti-retour, quant à eux, permettent au fluide de s'écouler dans une seule direction, empêchant ainsi le reflux.

Q : Quelle est la différence entre un robinet-vanne et une vanne papillon ?

R : Régulation du débit : Une vanne papillon peut moduler ou étrangler le débit, alors qu'une vanne à vanne ne peut être que marche/arrêt. Résistance au débit : Un robinet-vanne offre moins de résistance au débit et, par conséquent, moins de chute de pression qu’une vanne papillon. Pression : Les vannes à vanne peuvent supporter des pressions plus élevées que les vannes papillon.

Q : Quel est l’avantage de la vanne papillon ?

R : Le disque est plus léger qu’une bille et la vanne nécessite moins de support structurel qu’une vanne à bille de diamètre comparable. Les vannes papillon sont très précises, ce qui les rend avantageuses dans les applications industrielles. Ils sont assez fiables et nécessitent très peu d’entretien.

Q : Comment identifier une vanne papillon ?

R : Les vannes papillon tirent leur nom de la forme du corps et des éléments de fermeture. Ils ont une conception simple qui comprend moins de pièces, ce qui facilite la réparation et l'entretien. Corps de vanne - Les vannes papillon ont des corps qui s'insèrent entre deux brides de tuyau. Il existe deux types de corps de vanne, le type à cosse et le type à plaquette.

Q : Comment savoir si une vanne papillon est ouverte ?

R : Lorsque la poignée est parallèle à la vanne, elle est fermée, et lorsqu'elle est perpendiculaire à la vanne, elle est ouverte. Les vannes papillon conviennent à l’irrigation des jardins et sont également couramment utilisées dans les applications où l’espace est restreint. Ils ont un design élancé qui les rend idéaux pour les espaces restreints.

Q : Les vannes papillon sont-elles efficaces pour le contrôle du débit ?

R : Les vannes papillon sont considérées comme une alternative légère et moins chère à de nombreux autres types de vannes, y compris les vannes à bille. L'utilisation principale d'une vanne papillon est comme vanne d'arrêt, mais elle peut également être utilisée comme vanne de contrôle du débit de fluide dans les applications de traitement des eaux usées, agricoles et d'eau.

Q : Les vannes papillon sont-elles fiables ?

R : Étanchéité fiable : les vannes papillon sont équipées de joints en élastomère (tels que du caoutchouc ou du PTFE) qui assurent une fermeture étanche lorsque la vanne est fermée. Cette capacité d’étanchéité est cruciale pour prévenir les fuites et maintenir l’intégrité du système.

Q : Les vannes papillon sont-elles adaptées à la haute pression ?

R : Cela les rend parfaits pour les situations impliquant des températures modérées et une pression élevée. Les joints de ces vannes sont très efficaces et constituent donc également un excellent choix pour la distribution d'eau à grande échelle. Les vannes papillon peuvent même contribuer à prévenir les effets d’un phénomène appelé coup de bélier.

Q : Quelle est la durée de vie d’une vanne papillon ?

R : Les vannes papillon durent de dix ans à plus de cent ans selon la façon dont elles sont entretenues, le type dont elles sont fabriquées et la fréquence d'utilisation. Si les vannes papillon sont constamment ouvertes et fermées, il est possible qu'elles se brisent en moins de dix ans.

Q : Les vannes papillon sont-elles manuelles ou automatiques ?

R : Les vannes papillon sont conçues pour faciliter les changements de débit d’air. Ces vannes papillon sont proposées en options manuelles et automatiques, légères et robustes. Le fonctionnement de base de toutes les vannes papillon est le même. Un disque ou un volet circulaire pivote sur un arbre interne pour ouvrir ou fermer l'espace du conduit.

Q : Où placez-vous une vanne papillon ?

R : Les vannes papillon sont souvent conçues pour fonctionner entre deux brides. Une vanne à ergot avec fonction de service sans issue doit être utilisée si l'installation de la vanne ne nécessite qu'une seule bride de tuyau. Dans la mesure du possible, les vannes papillon doivent être positionnées à au moins six diamètres de tuyaux des autres composants de la conduite.

Q : Quel type de vanne est une vanne papillon ?

R : Une vanne papillon appartient à une famille de vannes appelées vannes quart de tour. En fonctionnement, la vanne est complètement ouverte ou fermée lorsque le disque tourne d'un quart de tour.

Q : Comment entretenir une vanne papillon ?

R : Les sièges de soupape doivent être inspectés pour déceler tout signe d'usure et remplacés chaque fois que nécessaire. Les disques des vannes papillon utilisées pour les applications sèches comme le service d'air comprimé doivent être lubrifiés. Les vannes papillon qui ne fonctionnent pas fréquemment doivent être actionnées au moins une fois par mois.

Q : À quoi convient une vanne papillon ?

R : Les vannes papillon sont utilisées là où l’espace est limité. Contrairement aux vannes à vanne, les vannes papillon peuvent être utilisées pour étrangler ou réguler le débit ainsi qu'en position complètement ouverte et complètement fermée. La perte de pression à travers une vanne papillon est faible par rapport à celle d'un robinet-vanne.

Q : Quelles sont les sections de la vanne papillon ?

R : Les composants des vannes papillon sont constitués de quatre parties principales : le corps, le disque, la tige et le siège. Dans l'article d'aujourd'hui, nous examinerons de plus près comment chacune de ces pièces permet à la vanne papillon de fonctionner dans les applications industrielles.

Q : Quel est le principe de fonctionnement de la vanne papillon ?

R : La construction d'une vanne papillon est relativement simple, la rotation du disque de la vanne contrôlant le débit du fluide. En position fermée, le disque bloque l'alésage de la vanne tandis qu'en position ouverte, le disque est orienté perpendiculairement au sens d'écoulement pour permettre l'écoulement.

Q : Une vanne papillon est-elle un actionneur ?

R : Un actionneur de vanne papillon contrôle le débit de gaz ou de liquide au moyen d'un disque qui tourne sur un axe diamétral à l'intérieur d'un tuyau ou de deux plaques semi-circulaires articulées sur un axe commun, qui permettent un écoulement dans un seul sens.

Q : Qu'est-ce que le siège d'une vanne papillon ?

R : Essentiellement, un siège de vanne est l'endroit où repose le composant mobile d'une vanne lorsqu'il est en position fermée. Dans les applications de vanne papillon, le disque repose solidement sur le siège pour fermer et sceller la vanne. Les sièges sont conçus pour maintenir l’étanchéité intacte malgré les contraintes thermiques, de friction et d’impact d’un processus.

Q : Combien de temps dure une vanne papillon ?

R : Les vannes papillon durent de dix ans à plus de cent ans selon la façon dont elles sont entretenues, le type dont elles sont fabriquées et la fréquence d'utilisation. Si les vannes papillon sont constamment ouvertes et fermées, il est possible qu’elles se brisent en moins de dix ans.

En tant que l’un des principaux fabricants et fournisseurs de vannes papillon en Chine, nous vous invitons chaleureusement à acheter ici une vanne papillon de haute qualité dans notre usine. Tous nos produits sont de haute qualité et à prix compétitif. Pour plus d’informations, contactez-nous dès maintenant.

Vanne papillon scellée à double sens, Vanne papillon DIN, Valve de papillon Awwa
